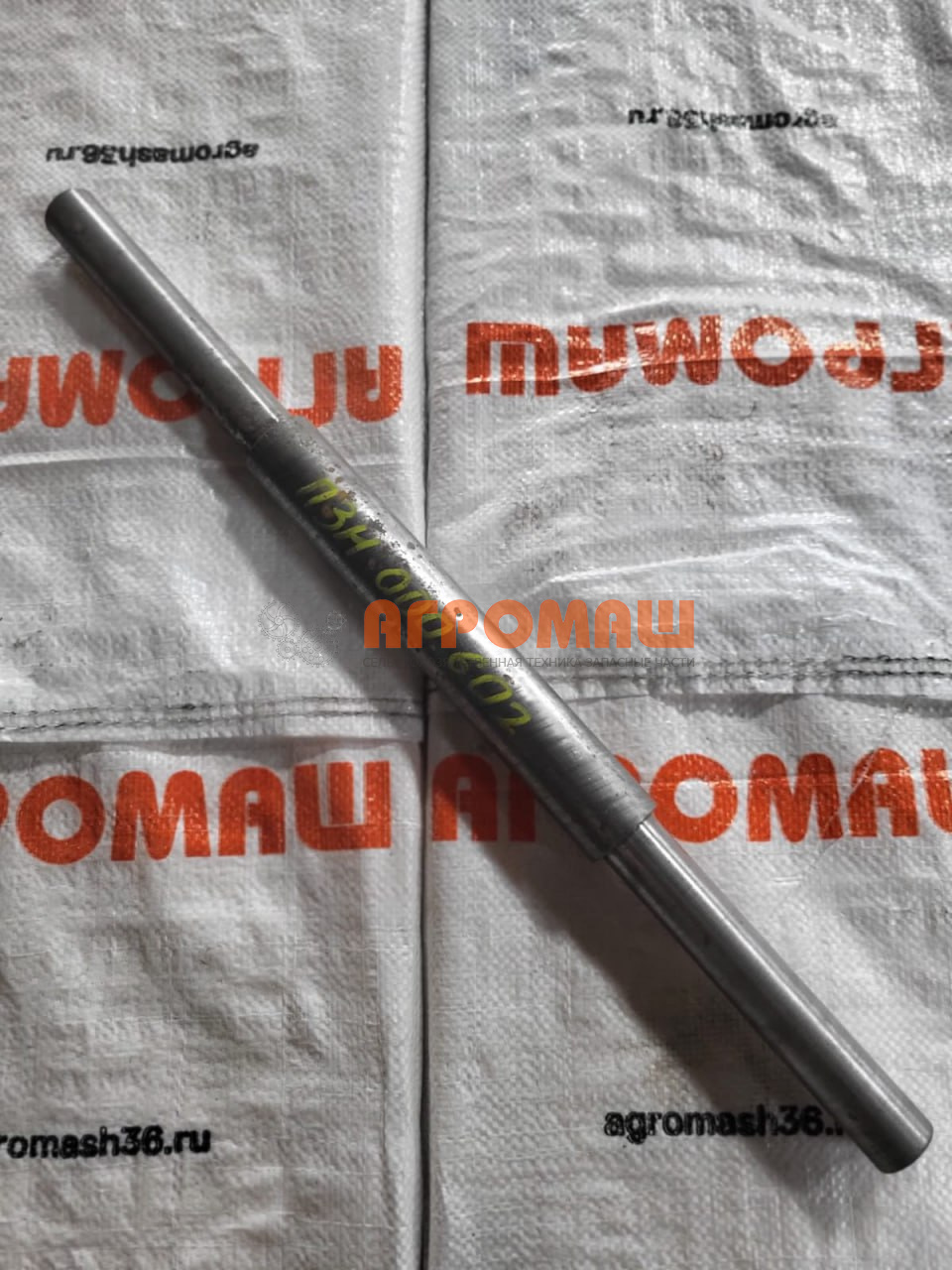

Вал ПЗН 000.602 для погрузчика зерна ПЗн-250 — приводной элемент транспортерного узла погрузчика зерна ПЗН-250. Обеспечивает передачу крутящего момента от редуктора к приводной звездочке скребковой цепи ТРД-38. Изготовлен из легированной стали 40Х с термообработкой опорных шеек.
Технические параметры:- Чертежный номер: ПЗН 000.602
- Посадочное место под звездочку: шлицы 8×7, Ø35 мм
- Диаметр опорных шеек: Ø30h6 мм (под подшипники №206 ГОСТ 8338-75)
- Общая длина: 520 мм
- Масса: 8,4 кг
- Максимальный крутящий момент: 450 Н·м
- Две опорные шейки с допуском соосности 0,03 мм
- Шлицевое соединение для фиксации приводной звездочки (модуль m=6, z=12)
- Резьбовое отверстие М12×1,25 для стопорного винта
- Сквозное отверстие для смазки подшипниковых узлов
- Температурный диапазон: –40°С…+40°С
- Смазка опор: Литол-24 или аналог (периодичность — 250 моточасов)
- Ресурс до замены: 3 500 моточасов при отсутствии ударных нагрузок
- Износ посадочного места под звездочку >0,15 мм
- Овальность опорных шеек >0,05 мм
- Трещины или пластическая деформация вала
