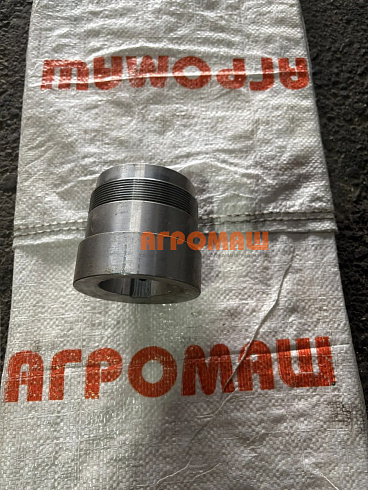

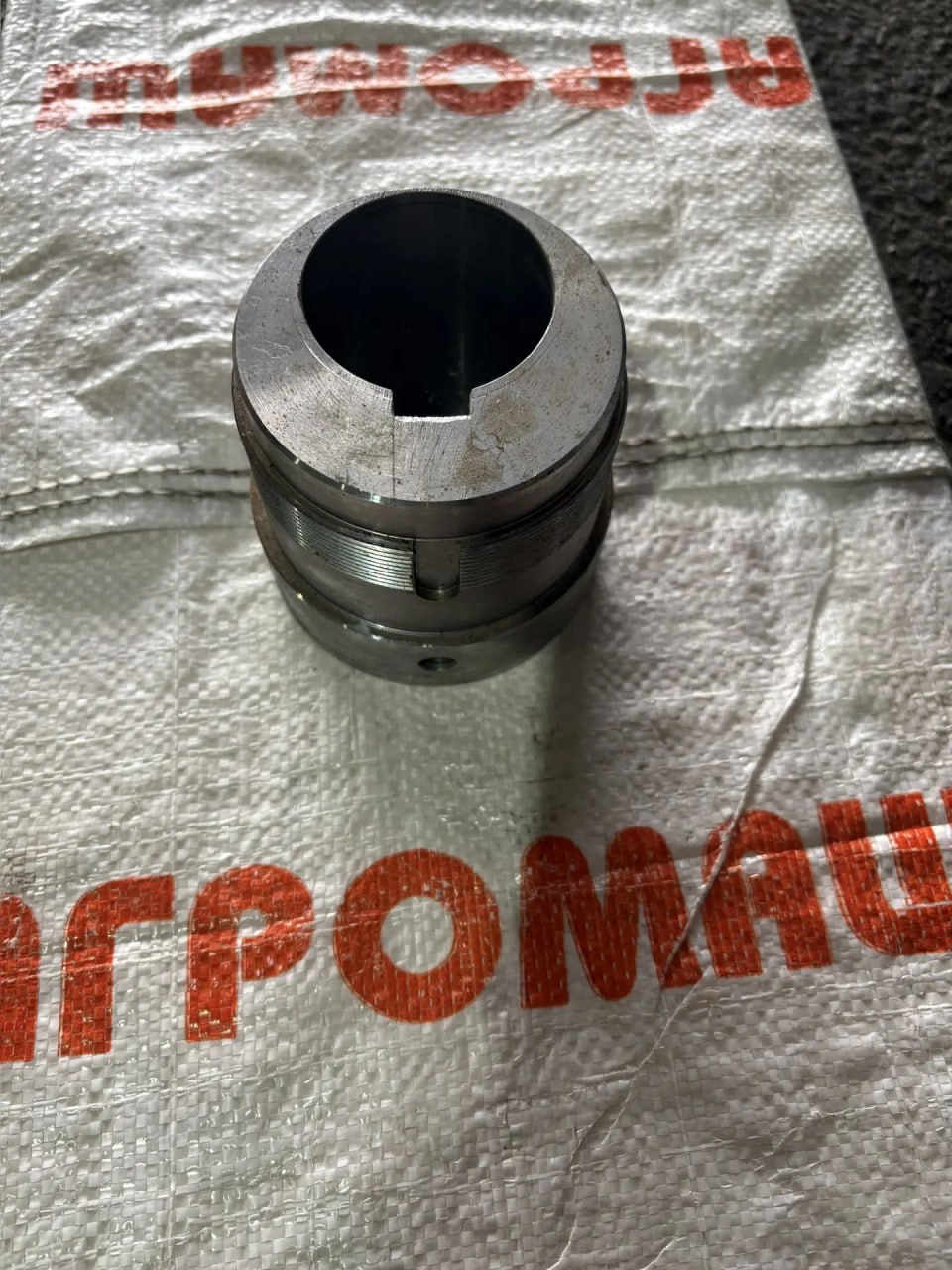

Эксцентрик привода решётного стан 120А.566.22.00.004 (Гатчинсельмаш) преобразует вращательное движение электродвигателя в возвратно-поступательные колебания решётных станов сепаратора МУЗ-16/МУЗ-16А. Обеспечивает заданную амплитуду и частоту колебаний для эффективной сепарации зерна. Узел установки: механизм главного привода, передача вращения на колебательный вал решёт.
Параметры:
- Эксцентриситет: 3 мм (по КД)
- Посадочный ∅: под подшипник 180308 / 308
- Шпоночный паз: 10×8 мм (ГОСТ 23360)
- Масса: ~4,2 кг
- Комплектация: эксцентрик в сборе со шпонкой, подшипник приобретается отдельно
- Материал: сталь 40Х с закалкой ТВЧ рабочих поверхностей
- перед установкой очистите посадочную поверхность вала, проверьте отсутствие задиров и эллипсности;
- используйте штатную шпонку, при монтаже применяйте оправку — запрессовка только на внутреннее кольцо подшипника;
- после сборки проверьте свободное вращение и отсутствие осевого люфта;
- при каждом ТО контролируйте затяжку стопорных элементов и состояние смазки подшипникового узла.
- Износ эксцентрика приводит к увеличению зазора в сопряжении, снижению амплитуды колебаний и ухудшению качества сепарации. При появлении стука в приводе или «провисании» решёт — немедленно диагностируйте узел.
- При замене эксцентрика рекомендуется одновременно заменить подшипник и проверить состояние шатуна. Комплексная замена снижает риск повторного ремонта в сезон на 60–70%.
- Термообработка рабочей поверхности — закалка ТВЧ до твёрдости 48–54 HRC повышает износостойкость в зоне контакта с подшипником и снижает риск выработки при интенсивной эксплуатации.
- Прецизионный эксцентриситет — точное значение вылета (согласно КД завода) гарантирует штатную амплитуду колебаний решёт (6–8 мм), критичную для качества очистки.
- Шпоночный паз по ГОСТ 23360 — обеспечивает надёжную передачу крутящего момента без проворота на валу, исключает срезание шпонки при пусковых нагрузках.
- Балансировка в сборе — снижает динамические нагрузки на подшипниковые опоры и раму сепаратора, продлевая ресурс узла.
- Полная взаимозаменяемость — деталь соответствует заводским чертежам, монтируется в штатный узел МУЗ-16 без доработок.
